SERVICE MAINBOARD IPHONE 11 OVERHEAT — STUDI KASUS DI IJOE APPLE SERVICE

Overheat pada iPhone 11 sudah menjadi salah satu masalah yang paling sering kami temui di ruang operasi teknis IJOE Apple Service. Meski terlihat sederhana dari sisi pengguna “kenapa HP-ku panas terus ya?” namun dari sisi teknisi kerusakan ini jauh lebih kompleks dan sering melibatkan rangkaian pada level board, bukan sekadar baterai atau software.

Dalam artikel ini, saya akan membahas secara teknis bagaimana kami menangani kasus service mainboard iPhone 11 overheat, apa penyebabnya, bagaimana proses diagnosis dilakukan, hingga bagaimana perangkat tersebut akhirnya kembali bekerja normal. Semua pembahasan ditulis dengan bahasa lapangan seperti yang biasa terjadi di meja servis IJOE.

GEJALA AWAL: IPHONE 11 PANAS TANPA BEBAN BERAT

Salah satu pelanggan masuk ke IJOE dengan keluhan klasik:

“Bang, iPhone 11 saya panas terus padahal cuma buka WhatsApp.”

Kalimat itu langsung menyalakan alarm teknis. Untuk perangkat seperti iPhone 11, pemakaian ringan tidak mungkin menghasilkan panas signifikan kecuali ada masalah struktural pada komponen inti. Kami menanyakan beberapa hal:

• Pernah jatuh keras?

• Pernah kena air?

• Pernah ganti baterai atau LCD di tempat lain?

• Panas mulai kapan dan seberapa cepat muncul?

Dari jawaban pelanggan, iPhone tersebut pernah jatuh dari jok motor, kemudian beberapa hari setelahnya panas mulai muncul. Ini memberikan petunjuk kuat bahwa ada kemungkinan retak rambut (hairline crack) pada jalur atau IC tertentu.

PEMERIKSAAN AWAL: CEK SOFTWARE ≠ SOLUSI

Banyak pengguna mencoba reset settings, update iOS, bahkan restore dari iTunes. Tapi dalam kasus overheat akibat mainboard, software tidak akan banyak pengaruh.

Kami tetap menjalankan beberapa tes software untuk memastikan:

• Penggunaan CPU abnormal

• Service yang berjalan di background

• Log thermal system

Hasilnya kosong, tidak ada aplikasi nakal. Artinya panas berasal dari hardware.

PROSES DIAGNOSIS IJOE: MENGIDENTIFIKASI SUMBER PANAS

Di IJOE, proses diagnosis adalah tahapan paling kritis. Kesalahan diagnosis berarti perbaikan tidak akan tuntas. Kami memulai dengan:

1. Thermal Camera Scan

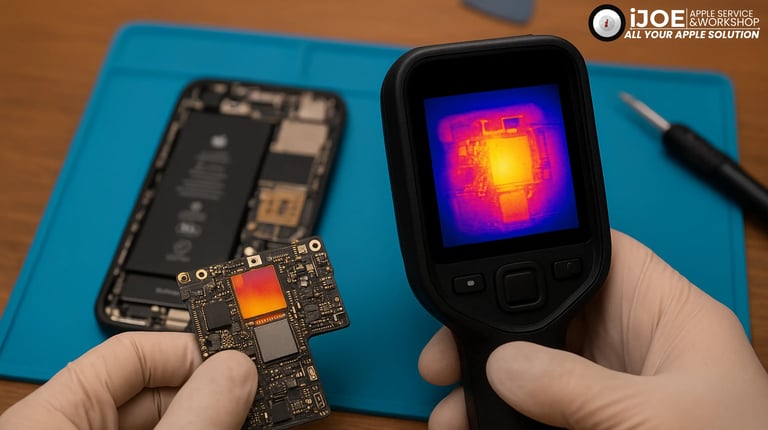

Menggunakan kamera thermal beresolusi tinggi, kami memetakan titik panas pada perangkat. Pada iPhone 11 pelanggan tadi, hotspot berada di area bawah IC PMU (Power Management Unit) dan sebagian menyentuh jalur baseband.

Ini indikasi awal adanya:

• short kecil (minor short)

• IC rusak

• jalur retak

2. Power Supply Injection (PSU Test)

Kami menghubungkan board ke power supply untuk melihat konsumsi arus awal. Arus idle yang normal seharusnya stabil ±0.06A, namun perangkat ini langsung lompat ke 0.35A meski belum menjalankan proses apa pun.

Ini tanda kuat short ringan atau IC rusak.

3. Pengukuran Multimeter & Dioda Mode

Jalur power yang mengarah ke PMU menunjukkan resistance abnormal. Ini menguatkan analisa bahwa area management power mengalami gangguan akibat benturan.

PEMBEDA BESAR IJOE: KAMI TIDAK LANGSUNG SOLDER, KAMI PERIKSA STRUKTUR UTAMA DULU

Banyak tempat servis langsung melakukan reball atau ganti IC hanya berdasarkan insting teknisi. Di IJOE, pendekatannya berbeda: kami wajib memastikan kondisi lapisan board (layer BGA, pad, dan jalur) sebelum mengangkat IC.

iPhone 11 memiliki board bertipe stacked logic board (double layer), yang artinya kesalahan angkat IC dapat menyebabkan kerusakan total. Itulah mengapa sebelum masuk proses rework, kami:

• memeriksa pin ground vs VCC

• men-scan via thermal untuk memastikan titik panas tepat sasaran

• mengecek retakan mikro

• menggunakan mikroskop 1200x untuk memeriksa pad yang berpotensi lepas

LANGKAH PERBAIKAN: MENGATASI OVERHEAT DI MAINBOARD IPHONE 11

1. Pengangkatan IC PMU

Karena area panas dominan berasal dari sekitar PMU, langkah pertama adalah melepas IC tersebut. Pada tahap ini:

• board dipanaskan dengan suhu terkontrol menggunakan hot air station

• suhu tidak boleh melebihi ambang BGA iPhone 11 agar tidak merusak lapisan

• setelah IC terangkat, pad diperiksa satu per satu

Kami menemukan beberapa pad power mengalami oksidasi dan dua jalur mengalami retakan halus, sumber short ringan yang menyebabkan overheat.

2. Cleaning & Reball

Pad yang rusak diperbaiki menggunakan micro soldering, kemudian IC dilakukan reball untuk memastikan solderan kembali sempurna.

Reball sangat penting karena solder lama sering mengalami oksidasi setelah benturan.

3. Reassemble & Testing

Setelah IC dipasang kembali:

• Board diuji tanpa casing (open board testing)

• Arus idle kembali stabil di angka normal

• Thermal scan menunjukkan suhu rata setelah 15 menit idle

• Tidak ada lagi hotspot agresif pada area PMU

Setelah memastikan aman, barulah board dikemas dan dirakit ulang.

Kunjungi Outlet Spare Part dan Service produk Apple kami di Jl. Raya Menur No.2 C, Airlangga, Kec. Gubeng, Kota SBY, Jawa Timur 60286, Indonesia.

Ingin berkonsultasi masalah produk apple anda? Silahkan hubungi kami di kontak berikut:

• Whatsapp:0811-3308-355

• Google Bisnis : iJOE Service Apple Surabaya

• Instagram : @ijoe.surabaya

• TikTok :@ijoe.surabaya

• HomePage : iJOE Apple Service

MASALAH TAMBAHAN: SENSOR THERMAL RUSAK

Selama testing, kami menemukan sensor thermal internal tidak memberikan pembacaan yang akurat. Ini sering terjadi pada kasus benturan keras.

Sensor ini terletak di jalur tertentu pada PMU dan berfungsi mendeteksi suhu internal. Jika rusak, iPhone 11 akan:

• panas tanpa batas

• menurunkan performa CPU

• melakukan auto restart

• memunculkan warning temperature

Kami melakukan perbaikan jalur sensor dan hasilnya indikator suhu kembali normal.

HASIL AKHIR: IPHONE 11 KEMBALI NORMAL TANPA PANAS BERLEBIHAN

Setelah perbaikan, iPhone tersebut:

• idle di suhu normal 31–33°C

• penggunaan aplikasi ringan stabil

• tidak lagi menembus 45°C pada penggunaan berat

• arus power supply kembali sesuai standar

User pun akhirnya bisa menggunakan perangkatnya kembali tanpa rasa khawatir.

ALASAN KENAPA KASUS OVERHEAT IPHONE 11 SERING TERJADI

Jika Anda pengguna iPhone 11, ini beberapa penyebab teknis yang sering kami temui di IJOE:

1. Benturan keras → Retak jalur power

iPhone 11 memiliki struktur board yang rapat. Benturan kecil saja bisa memicu retakan mikro.

2. IC PMU melemah

IC ini bertanggung jawab atas distribusi daya. Jika rusak, suhu akan naik drastis.

3. Short ringan di komponen kecil

Seperti kapasitor 0201 yang gampang sekali short karena lembap atau oksidasi.

4. Overcharge + panas lingkungan

Banyak pengguna mengecas sambil main game. Kombinasi ini mempercepat kerusakan.

MENGAPA SERVICE MAINBOARD HARUS KE IJOE APPLE SERVICE

Di Surabaya dan sekitarnya, banyak tempat mengaku bisa memperbaiki iPhone. Tapi service level board-level repair seperti:

• reball PMU

• jumper jalur retak

• perbaikan IC baseband

• thermal sensor fix

• perbaikan double-layer logic board

…hanya bisa dilakukan oleh teknisi yang benar-benar paham struktur logic board Apple.

KEUNGGULAN IJOE:

1. Diagnosis Detail & Transparan

Kami tidak langsung solder, kami menganalisa dulu. User dapat melihat proses dan mendapatkan penjelasan teknis tanpa ditutup-tutupi.

2. Peralatan Lengkap Kelas Profesional

Mulai dari thermal camera, microscope 1200x, hingga station rework yang dikalibrasi khusus untuk perangkat Apple.

3. Sparepart dan Material High-Grade

Tidak pakai IC daur ulang abal-abal.

4. Teknisi Board-Level Berpengalaman

Menangani ratusan kasus iPhone 11 overheat setiap tahunnya.

5. Support & Garansi

Setiap perbaikan diberikan garansi sesuai jenis perbaikan.

6. Konsultasi Gratis

Datang cek dulu pun boleh, tidak ada biaya diagnosis.

KAPAN HARUS SEGERA KE IJOE?

Jika iPhone 11 Anda mengalami:

• panas saat idle

• baterai cepat habis

• restart mendadak

• hang saat suhu naik

• tidak kuat membuka kamera

• suhu bagian PMU terasa mendesis

…jangan ditunda. Kerusakan minor bisa berubah major jika IC lain ikut terpengaruh panas.

IJOE SIAP MENANGANI KASUS OVERHEAT IPHONE 11 ANDA

Overheat pada iPhone 11 bukan sekadar masalah baterai, sebagian besar melibatkan mainboard, dan ini tidak bisa diperbaiki oleh teknisi biasa. Dibutuhkan proses diagnosis tajam, alat yang memadai, serta keahlian micro soldering yang presisi.

Di IJOE Apple Service, setiap perangkat ditangani dengan pendekatan teknis yang detail, aman, dan profesional. Kami tidak hanya memperbaiki, kami mengembalikan perangkat Anda hingga siap dipakai kembali tanpa rasa khawatir.

Kalau iPhone 11 Anda bermasalah, tinggal datang saja. Kita bongkar bareng, kita analisa bareng, dan kita perbaiki sampai tuntas.
