Begitu seorang pelanggan datang ke meja depan membawa iPhone 15 Pro-nya, ekspresinya langsung kelihatan panik. “Mas, iPhone saya nggak bisa ngecas sama sekali. Tadi malam masih normal, tapi tiba-tiba pagi ini mati total dan nggak mau nyala.”
Kalimat itu jadi pembuka cerita kami hari itu di iJOE Apple Service, tempat di mana kami memang sering menangani kasus “tidak bisa charging” mulai dari iPhone jadul sampai seri paling baru seperti iPhone 15 Pro.

Sebagai teknisi, langkah pertama yang selalu kami lakukan adalah diagnosa menyeluruh. Karena meskipun gejalanya “tidak bisa ngecas”, penyebabnya bisa datang dari banyak arah mulai dari kabel fleksibel charging, port lightning, IC power management, hingga bagian mesin logic board.

Langkah Awal: Pemeriksaan Fisik dan Arus Masuk

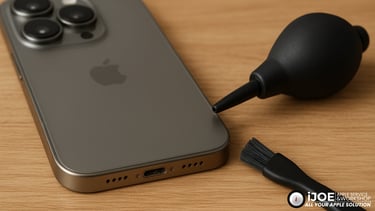

Begitu unit diterima, kami mulai dari pemeriksaan fisik bagian bawah perangkat. Kondisi port charging tampak bersih tidak ada karat, tidak ada kotoran yang menyumbat. Kami coba colokkan kabel original Apple yang terhubung ke power supply digital.
Biasanya, kalau sistem masih sehat, akan muncul arus masuk di kisaran 0.8 – 1.2 ampere tergantung kondisi baterai. Tapi kali ini, layar power supply tetap menunjukkan angka 0.00A, artinya tidak ada aliran daya sama sekali.

Kondisi ini langsung menandakan bahwa kerusakan bukan sekadar di konektor charging. Bisa jadi masalah ada di jalur mesin entah short circuit di jalur VBUS, IC charging terbakar, atau jalur komunikasi USB yang putus.

Kami cabut mainboard-nya dari housing, lepaskan baterai, dan mulai pengukuran manual dengan multimeter. Dari pengukuran awal di pin konektor lightning ke jalur VBUS, muncul indikasi short (hambatan sangat rendah). Ini tanda klasik bahwa ada komponen di jalur utama yang rusak.

Masuk ke Tahap Mesin: Mendeteksi Komponen Bermasalah

Setelah memastikan tidak ada korosi di board, kami beralih ke pemeriksaan mikroskopis di area IC charging (Tristar dan Tigris series).
iPhone 15 Pro sendiri menggunakan sistem manajemen daya terintegrasi dengan beberapa IC utama, di antaranya PMIC (Power Management IC), Charging Controller, dan USB-C Interface IC karena seri ini sudah tidak menggunakan Lightning port lagi.

Ketika kami alirkan tegangan injeksi kecil (sekitar 1 volt) ke jalur VBUS, muncul pemanasan cepat di area Charging IC, menandakan kemungkinan short internal. Kami segera mengangkat IC tersebut menggunakan hot air station dengan suhu terukur di kisaran 380–400°C agar tidak merusak lapisan bawah board.

Setelah IC dilepas, pengukuran ulang menunjukkan short sudah hilang berarti benar, kerusakan ada pada IC charging utama.

Mengganti IC Charging iPhone 15 Pro

Tahapan berikutnya adalah reballing dan penggantian IC baru. Di iJOE, kami menggunakan IC original setara OEM untuk menjaga kestabilan daya dan kompatibilitas dengan sistem keamanan iPhone (karena iPhone 15 Pro sudah menggunakan proteksi power line yang lebih sensitif).

Proses ini tidak bisa dilakukan sembarangan, karena penempatan IC-nya sangat rapat dengan area PMIC dan CPU.
Kami bersihkan area board dari sisa timah lama menggunakan wick, kemudian siapkan IC pengganti yang sudah di-reball dengan stencil presisi 0.25mm.

Setelah posisi presisi di bawah mikroskop, kami solder ulang dengan aliran udara lembut agar semua kaki IC menempel sempurna tanpa bridging.
Begitu selesai, kami biarkan board dingin alami, lalu lakukan pemeriksaan continuity di setiap jalur power dan data. Semua hasilnya normal tak ada lagi short atau open line.

Testing Pertama: Muncul Arus, Tapi Belum Charging

Kami pasang kembali baterai dan konektor USB-C, lalu hubungkan ke power supply. Angka arus naik ke 0.82A ini pertanda bagus, karena arus sudah mengalir. Namun, iPhone belum menunjukkan tanda charging di layar.

Biasanya, kondisi seperti ini menunjukkan komunikasi antar-IC belum sinkron, atau tristar IC (yang mengatur deteksi charger dan proteksi komunikasi USB) bermasalah.
Kami lanjut cek jalur D+ dan D− pada konektor USB-C, dan ternyata ada resistansi abnormal di jalur data.

Akhirnya, setelah tracing lebih dalam, ditemukan komponen kecil berukuran 0201 resistor filter jalur USB data yang putus akibat panas dari IC charging sebelumnya.
Setelah komponen kecil itu diganti, kami ulang tes: arus naik stabil ke 1.1A, dan layar menampilkan logo petir yang berarti charging normal!

Stabilitas & Uji Panas

Perbaikan hardware tanpa pengujian adalah hal yang sia-sia.
Kami jalankan tes simulasi charging penuh menggunakan alat monitoring arus otomatis selama 1 jam. Tujuannya, untuk memastikan tidak ada overheating atau drop arus setelah IC baru dipasang.

Selama tes, suhu di area mesin hanya naik sampai 34°C, yang berarti pendinginan dan sirkuit bekerja dengan normal.
Setelah baterai terisi sekitar 40%, kami cabut dan colok ulang kabel beberapa kali hasilnya tetap stabil. Tidak ada error, tidak ada reconnect otomatis.

Proses Finishing dan Kalibrasi

Setelah yakin dari sisi mesin sudah beres, kami rakit ulang perangkat secara perlahan.
Sebelum casing tertutup, kami bersihkan sisa flux dengan cairan IPA dan sikat antistatik supaya tidak ada residu yang bisa mengganggu jalur sinyal.

Lalu kami jalankan kalibrasi software battery health dengan sistem servis internal kami, memastikan bahwa iPhone mengenali arus pengisian dengan parameter bawaan pabrikan.
Hasil akhir: Battery Health 100%, Status Charging Normal, dan tidak ada anomali tegangan.

Sekilas Tentang iJOE dan Proses Servis Mesin

Di iJOE Apple Service, kami menangani kasus seperti ini hampir setiap hari mulai dari iPhone mati total, short, tidak bisa charging, hingga air damage. Tapi kasus di iPhone 15 Pro ini menarik karena melibatkan IC charging yang menempel di mesin dengan sistem USB-C terbaru Apple, yang secara teknis jauh lebih sensitif dari seri sebelumnya.

Kami tidak hanya fokus mengganti part, tapi juga mendiagnosa akar masalah sampai tuntas di level mesin.
Semua teknisi di iJOE sudah terbiasa bekerja dengan alat BGA rework station, thermal camera, dan digital microscope yang memudahkan analisa komponen mikro seperti ini.

Makanya banyak pengguna datang ke kami setelah unitnya sempat ditolak oleh service lain dengan alasan “mesin rusak tidak bisa diperbaiki”.
Di iJOE, kami justru mengambil tantangan itu sebagai motivasi.

Kunjungi Outlet Spare Part dan Service produk Apple kami di Jl. Raya Menur No.2 C, Airlangga, Kec. Gubeng, Kota SBY, Jawa Timur 60286, Indonesia.

Ingin berkonsultasi masalah produk apple anda? Silahkan hubungi kami di kontak berikut:

• Whatsapp:0811-3308-355

• Google Bisnis : iJOE Service Apple Surabaya

• Instagram : @ijoe.surabaya

• TikTok :@ijoe.surabaya

• HomePage : iJOE Apple Service

Kenapa Perlu Servis di iJOE?

Banyak pengguna iPhone 15 Pro yang kaget ketika tahu masalah tidak charging-nya bukan karena kabel atau konektor, tapi kerusakan di mesin.
Perbaikan seperti ini memang tidak bisa dilakukan di level service biasa. Dibutuhkan pengalaman, alat yang mendukung, dan pengetahuan spesifik tentang struktur sirkuit Apple terbaru.

Itulah kenapa banyak pelanggan akhirnya mempercayakan unit mereka ke iJOE Apple Service Surabaya.
Kami bukan sekadar ganti part, tapi melakukan analisa menyeluruh, menjelaskan kondisi ke pelanggan secara transparan, dan memastikan setiap perangkat keluar dalam kondisi terbaiknya.

Beberapa kasus bahkan bisa diselamatkan dari kondisi mati total hanya dengan rework minor di area logic board, yang kalau tidak ditangani benar bisa berujung motherboard rusak permanen.

Hasil Akhir: iPhone 15 Pro Kembali Normal

Setelah semua pengujian selesai, unit pelanggan kembali bisa digunakan dengan normal. Proses charging berjalan sempurna, dan perangkat bisa hidup stabil tanpa panas berlebih.
Kami uji sekali lagi menggunakan power supply dengan arus dinamis hasilnya stabil di kisaran 1.15A hingga 1.3A, yang artinya sistem power iPhone 15 Pro kembali seperti semula.

Pelanggan tersenyum lega. “Wah, saya kira ini udah nggak bisa diselamatin lagi, Mas. Soalnya katanya di tempat lain harus ganti mesin full.”
Kami hanya tersenyum karena di iJOE, kami memang percaya bahwa setiap perangkat Apple selalu punya kesempatan untuk diperbaiki dengan benar selama penanganannya dilakukan oleh teknisi yang paham struktur mesin Apple.

Penutup

Kasus “iPhone 15 Pro Not Charging” ini jadi contoh nyata bahwa kerusakan mesin bukan berarti akhir segalanya.
Dengan diagnosis tepat, alat yang mumpuni, dan pengalaman teknikal yang kuat, semua masalah bisa diurai satu per satu.

Di iJOE, kami tidak hanya memperbaiki, tapi memahami bagaimana perangkat Apple bekerja di dalamnya mulai dari alur tegangan VBUS, komunikasi IC, hingga sistem proteksi USB-C yang baru.
